AutoCAD 2016 이미지 첨부 (jpg파일, pdf파일) / dwg 파일 첨부



1. 이미지 첨부 (JPG,PDF 파일)

도면 작업을 하다 보면 이미지를 보면서 작업을 많이 하게 됩니다.

종이로 출력해서 보면서 하는경우도 있지만 AutoCAD 화면 상에 띄어서 작업할수 있습니다.



1. 메뉴바에서 ① Insert - ②Attach 를 누르면 파일 선택 창이 뜹니다.

2. 원하는 이미지파일(jpg,pdf)을 선택합니다.

2. 설정창에서 아무것도 변경하지 않고 ok!

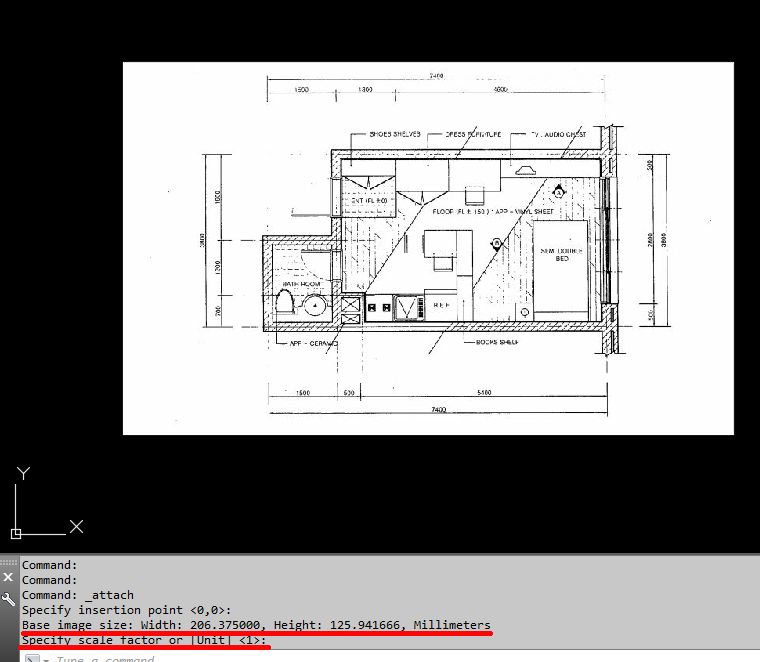

3. 이미지를 삽입할 곳에 클릭하면 이미지 사이즈를 변경할수 있습니다.

    하지만 전 그냥 1배 로 설정한 후 추후에 SCALE(단축키 SC) 로 변경합니다.

2. AutoCAD 파일 첨부 (dwg 파일)

1. 명령어 Insert 입력 합니다. (단축키 - I)

2. Browse 를 눌러서 AutoCAD 파일 (dwg파일)을 찾아서 오픈 합니다.

   (확장자명 dwg파일 선택)

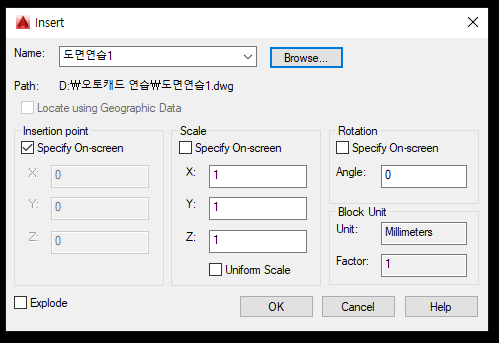

3. 파일을 선택하면 아래창이 다시 뜨는데 전 설정 변경하지 않고 그대로 ok합니다.

4. 첨부한 도면이 이렇게 첨부됩니다.

   첨부된 도면은 1개의 객체로 인식하므로 부분만 필요하시면 Explode (단축키-X) 로 해체 하신 후 사용하시면 됩니다.
