1. Grid 설정 (단축키 - F7)

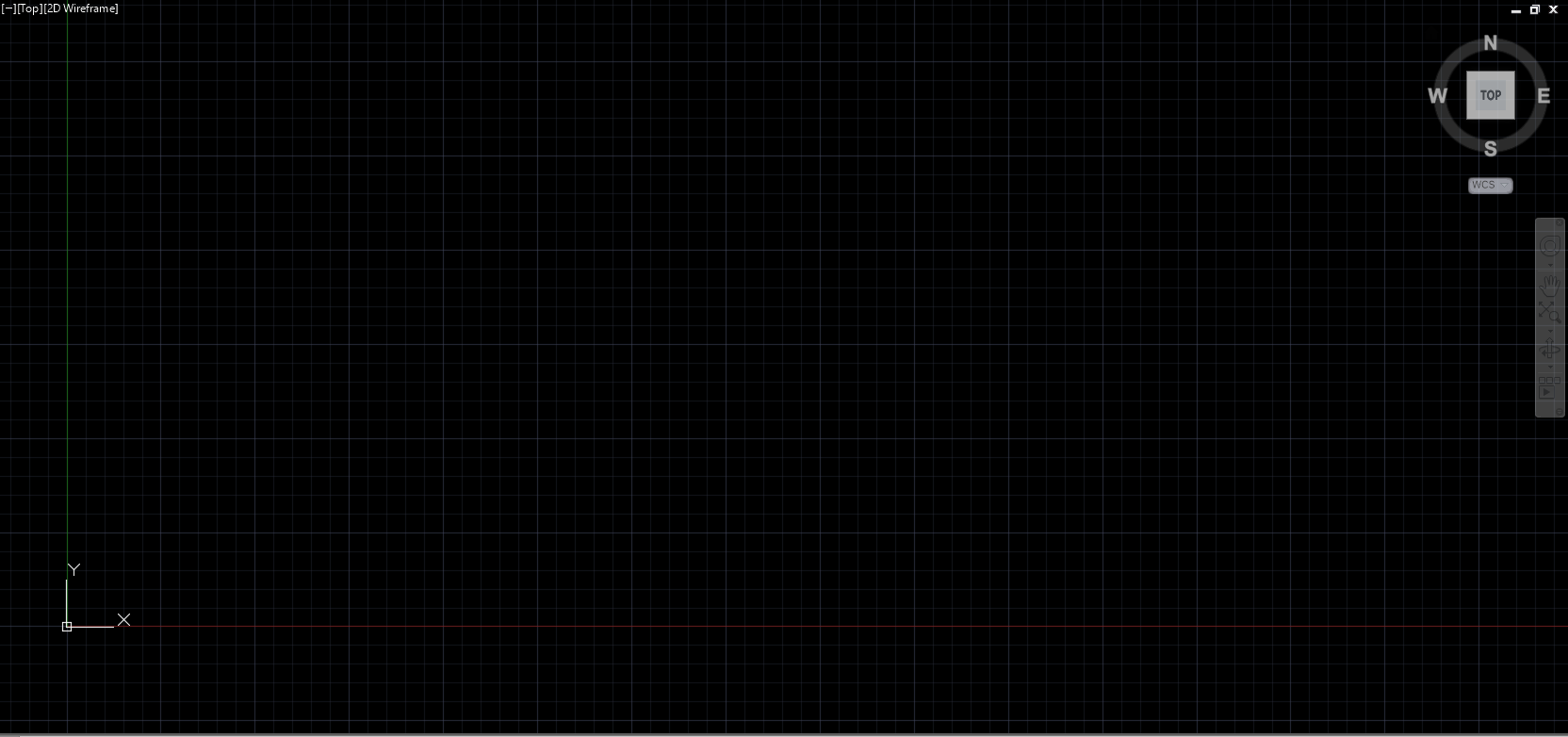

AUTOCAD 창을 열었을때 처음에 아래 처럼 Grid (모눈종이) 배경이 나옵니다.
Grid 를 보이기 / 안 보이기 하는 단축키는 F7 입니다.
2. OSNAP 설정
명령어 입력시 객체의 특정점을 찾기 위해서는 OSNAP 설정이 필요합니다.
OSNAP On/Off 는 단축키 F3 입니다.

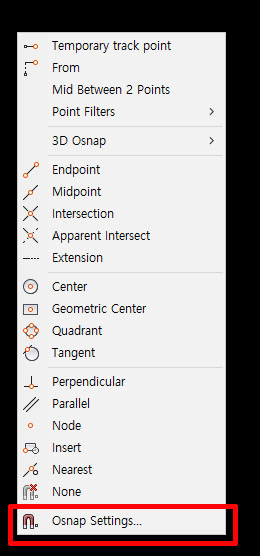

도면 아무곳에 커서를 놓고 Ctrl+오른쪽 마우스 클릭하면 아래와 같은 화면이 나옵니다.
맨 아래에 Osnap Settings 에 들어갑니다.

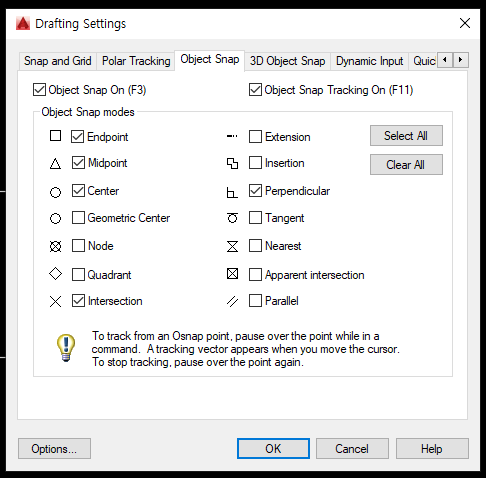

들어가면 아래와 같이 내가 원하는 특정점 지정을 할수 있습니다.
너무 많은 특정점을 지정하면 도면 작업시 불편할수 있으니 필요한 몇개만 체크 후 ok 후 나오면 됩니다.
3. 오른쪽 마우스 클릭 설정
오른쪽 마우스 클릭 설정은 개인마다 하는 스타일이 다릅니다. (꼭 저와 똑같이 설정 안하셔도 됩니다)
제가 설정한 화면으로 글 작성 하였습니다.

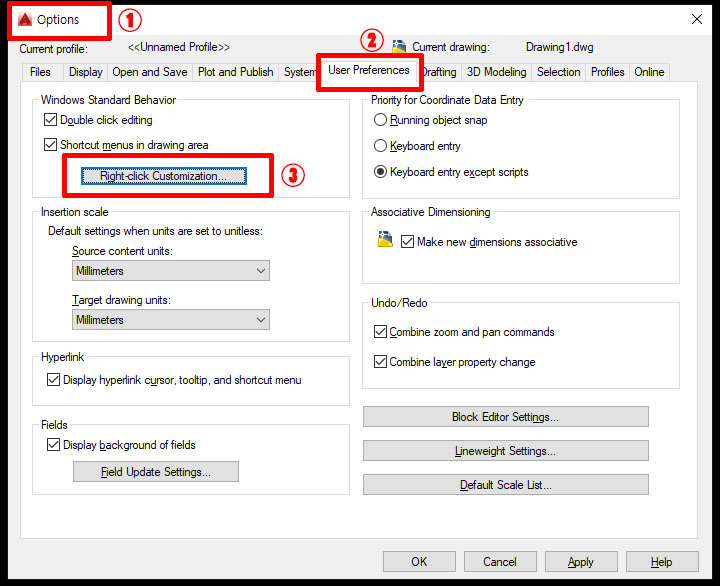

1. options (단축키 "op")
2. 탭에서 User Preferences 선택
3. Right-click Customization
아래 처럼 들어가면 본인이 작업 방법에 따라 오른쪽 마우스 클릭 명령을 설정할수 있습니다.

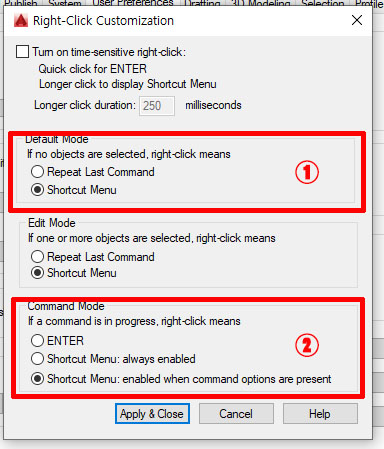

Right-Click Customization 에 들어가면 기본 설정이 아래 이미지 처럼 되어 있습니다.
여기에서 전 1번 2번만 설정을 바꿔서 사용중입니다.
1번은 아무객체를 선택하지 않았을 경우 오른쪽 마우스 클릭했을때 상황입니다. (기본설정 - Shortcut Menu)
2번은 명령어창 명령어를 입력 했을 경우 오른쪽 마우스 클릭했을때 상황입니다.
(기본설정 - Shortcut Menu - 명령어 실행여부 확인)
전 Shortcut Menu를 잘 안 쓰기도 하지만 명령어 입력 후 키보드의 Enter 치는 것이 번거로워

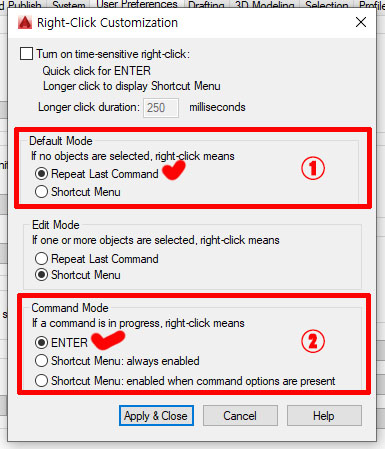

아래와 같이 변경 하였습니다.
1번 명령어 반복하는 경우가 많기 때문에 마지막 명령어 입력 으로 설정
2번은 명령어 입력후 Enter를 치기 번거로워 Enter로 설정
이렇게 설정하시면 키보드로 가지 않고 작업을 할수 있는 상황이 많습니다.
그렇다는 것은 작업 시간을 줄일수 있다는 겁니다. (제 개인 생각입니다.^^)
