AutoCAD 2016 명령어_Circle 써클 (원 그리기)

AutoCAD 명령어 : 원 그리기 ( Circle - 단축키 C )

Circle(써클)은 원을 그리는 명령어로 두 점이나 중심점을 이용하여 원을 그릴 수 있습니다.

1. Command 창에 단축키 C 를 입력합니다.

2. 입력 후 옵션 창이 나옵니다.

① 기본적으로 Center point : 중심점을 입력한 다음 반지름이나 지름을 입력하여 원을 그립니다.

                                    기본값은 반지름 치수 이며, 지름은 단축키 D를 입력 후 치수를 넣어야 합니다.

                                    또한, 간단하게 클릭 만으로도 원을 그릴 수 있습니다.

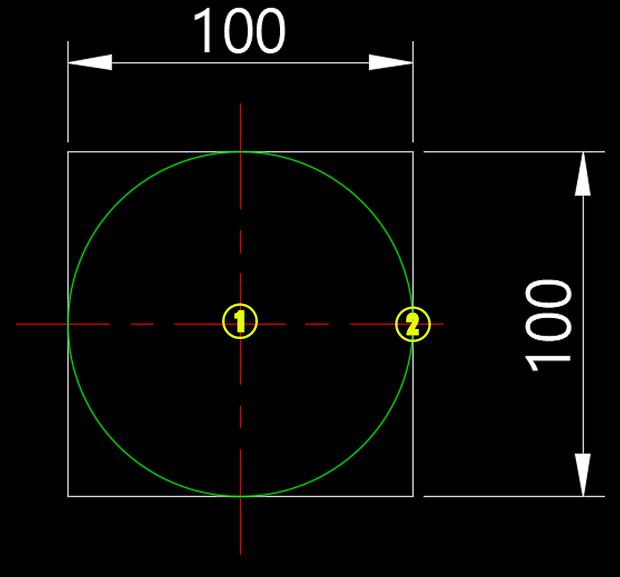

                                    아래 이미지처럼 사각형 안에 원을 그릴고 싶을 경우

                                    사각형 중심에 클릭 1번 , 사각형 변에 클릭 1번으로 치수 입력 없이 원을 그릴 수 있습니다.

   ② 3P : 3개의 점을 이용하여 원을 그립니다. (시작점, 끝점, 반지름)

3P는 3개의 점을 순서대로 클릭하여 원을 그리는 명령어로

클릭 순서는 아래 이미지와 같이 ①시작점 , ②원의 지름 끝점 , ③반지름 높이 순으로 원을 그릴 수 있습니다.

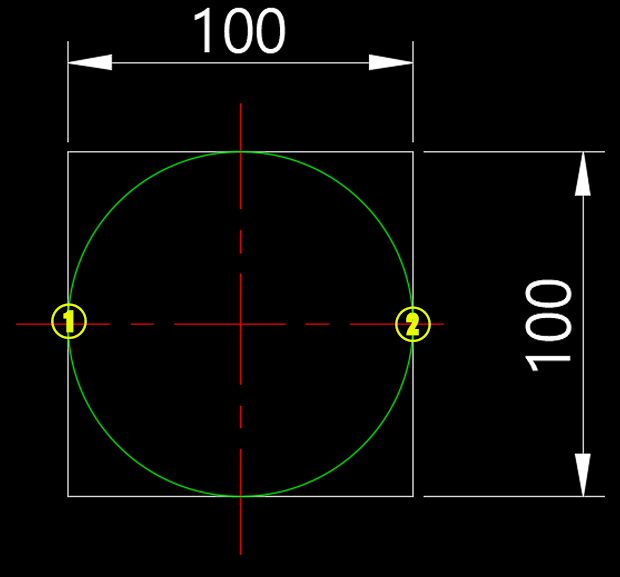

③ 2P : 2개의 점을 지름으로 하여 원을 그립니다.

2P는 2개의 점을 순서대로 클릭하여 원을 그리는 명령어로

클릭 순서는 아래 이미지와 같이 ①시작점 , ②끝점(지름) 순으로 원을 그릴 수 있습니다.

   ④ TTR : 2개의 변에 맞닿는 원을 그립니다.

              TTR 은 Tan Tan Radius 의미로 2개의 변과 반지름의 치수로 원을 그립니다.

아래 이미지 처럼 ①번 변과 ②번 변에 맞닿는 반지름 25인 원을 그릴 수 있습니다.

Command 창에는 없지만 3개의 변을 맞닿는 명령어도 있습니다.

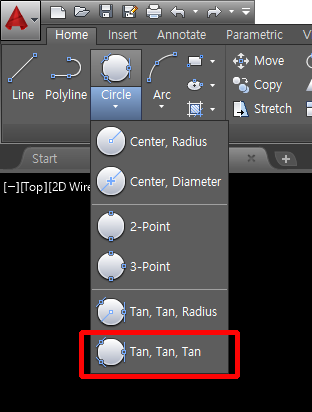

리본 메뉴 Circle 아래 화살표를 누르면 제 아래 Tan, Tan, Tan 이라는 명령어가 있습니다.



Tan, Tan, Tan 명령어는 3개의 변에 맞닿는 원을 그리는 명령어로

아래의 이미지 처럼 3개의 변을 클릭하면 그 사이에 들어가는 원을 그릴 수 있습니다.

변을 선택시 제약이 없으므로 선 상에 아무 곳이나 클릭하면 됩니다.
