AutoCAD 2016 명령어_Line / PLine (선그리기)

AutoCAD 명령어 ( Line / 단축키 - L , Pline / 단축키 - PL )

AutoCAD 배울 때 제일 먼저 배우는 명령어입니다.
선 그리기의 명령어 Line / Pline입니다.

2개의 명령어는 똑같이 선 그리는 명령어이지만 약간의 특성이 다릅니다.

AutoCAD 선그리기 명령어

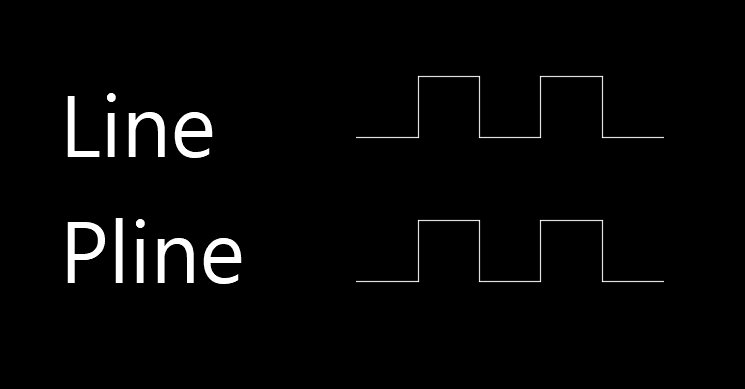

위 이미지 처럼 Line 과 Pline 은 동일 선으로 보입니다.

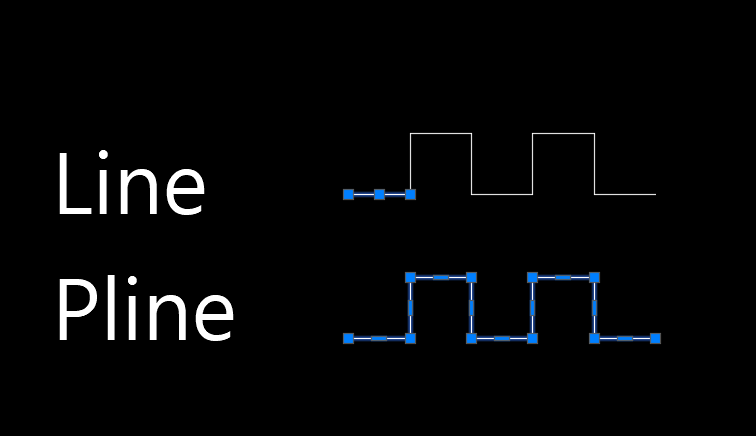

하지만 아래 이미지 처럼 선 객체를 선택하면 그 차이점이 보입니다.

Line은 선 구분이 꼭지점(클릭한 곳) 을 기준으로 나뉩니다.
반면, Pline 은 명령어 시작 후 끝나는 점까지 아무리 많은 꼭지점이 있어도 1개의 객체로 인식합니다.

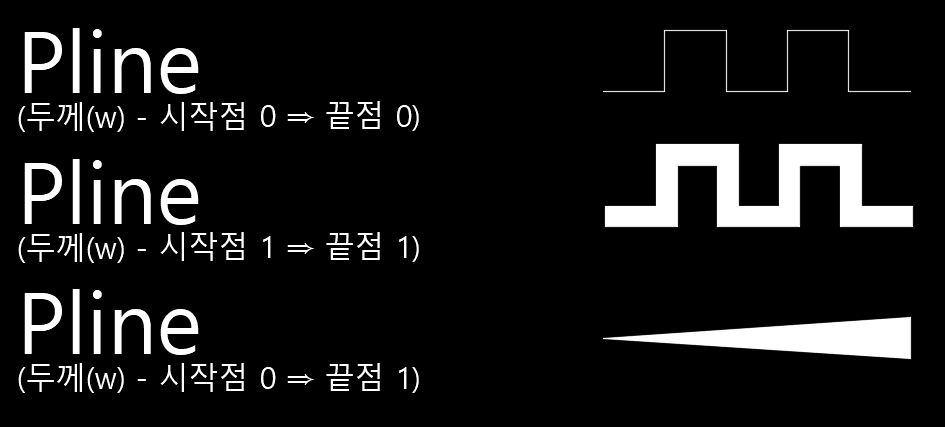

또한 Pline은 선에 두께를 줄 수 있습니다.

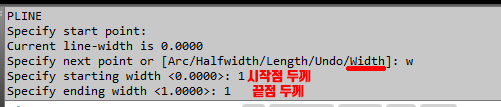

1. Command - PL 입력 (Pline) 합니다.
2. Width(두께) 입력을 위해 W 입력 합니다.
3. 시작하는 점의 두께를 숫자로 입력 합니다.
4. 끝점의 두께를 숫자로 입력 합니다.

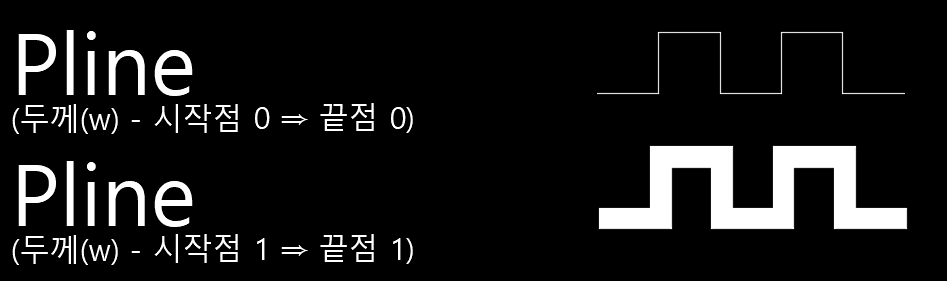

(* 동일한 두께의 선을 원한다면 시작점 과 끝점의 두께를 동일하게 입력합니다. / 기본값은 '0' 입니다)
